Видео обучение начальника участка

Инструкция разбита на 2 основных раздела:

-Выполнение основной задачи

-Второстепенные окна и элементы.

Выполнение основной задачи

Модуль: Главный экран настроек

Экран: Главный экран настроек

Изменение: Только просмотр

1. В данном экране осуществляется переход между всеми экранами настройки информационной модели АСИК.

2.Перейти к данному экрану можно с помощью выплывающей боковой панели

Модуль: СтроПро

Экран: Составление тактического плана (Тактический план)

Изменение: Разрешено

Второстепенные окна и элементы.

Модуль: Паспорт объекта

Экран: Паспорт объекта

Изменение: Только просмотр

Данный экран даёт информацию о строительном объекте, внесением информации занимается служба заказчика. От даты начала строительства зависит с какого числа будет строиться ГПР в АСИК, изменить может только служба заказчика.

Модуль: Виртуальное моделирование

Экран: Выбор ВМ

Изменение: Только просмотр

Экран в котором можно выбрать версию виртуальной модели.

Устройство: Стационарный компьютер (Desktop)

Модуль: Виртуальное моделирование

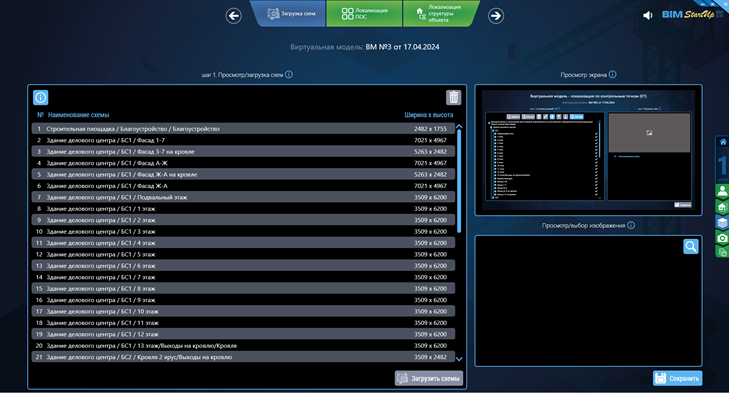

Экран: Загрузка схем

Изменение: Только просмотр

Данный экран служит для загрузки(у кого есть доступ) и просмотра всех схем этажей, блок секций, временных зданий, пристроек, и территории под сети и благоустройство.

Экран: Локализация ПОС

Изменение: Только просмотр

Необходимо внести информацию о таких уровнях локации как: Блок секции, пристройки, временные сооружения. Так же необходимо локализовать каждый из этих уровней. Сделать это можно с помощью шестиугольника в окне: локализация КТ ПОС(шаг 2). Выделяя каждый уровень.

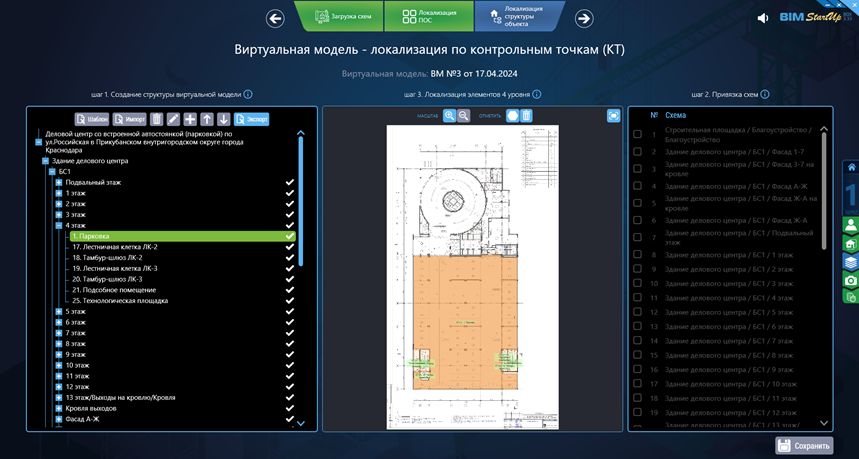

Экран: Локализация структуры объекта

Изменение: Только просмотр

1. В этом окне создаются подуровни блок-секций — этажи и к ним помещения, каждый из них локализуется.

Модуль: Нормативная документация

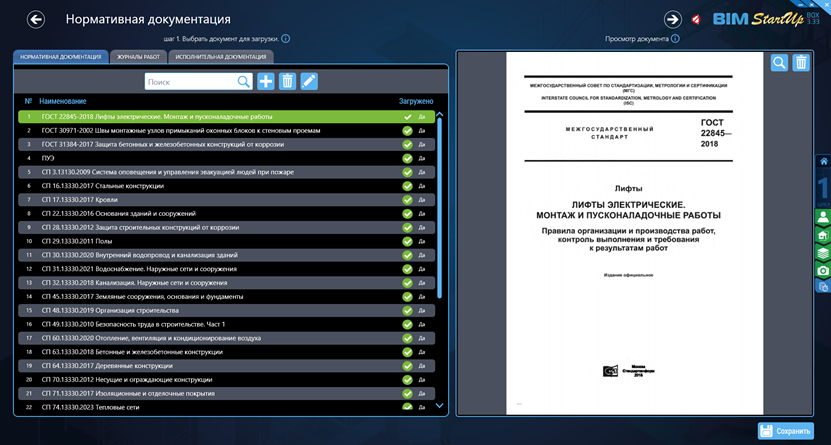

Экран: Нормативная документация

Изменение: Только просмотр

В данное окно нужно внести актуальные СП и ГОСТы, которые далее будут использоваться в предписаниях, АОСР и в работе по приёмке работ.

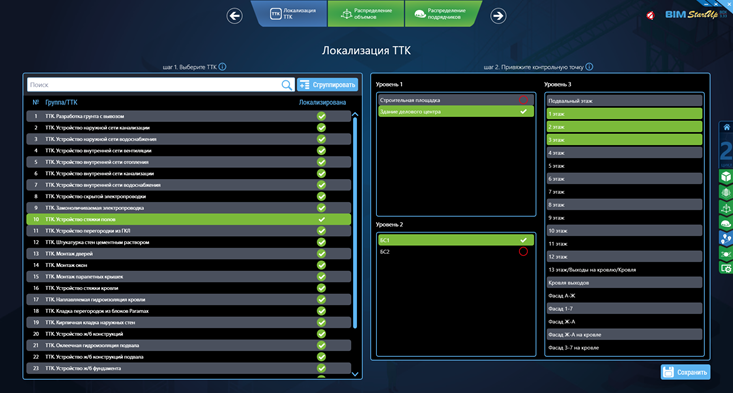

Экран: Локализация ТТК

Изменение: Только просмотр

В данном окне происходит локализация ТТК, за единицу локации принят этаж. Необходимо выполнить распределение работ, при наличии типовых этажей, работы применяются ко всем локациям. Выбираем ТТК по очереди, для каждой указываем уровень 1, уровень 2, уровень 3 множественный выбор.

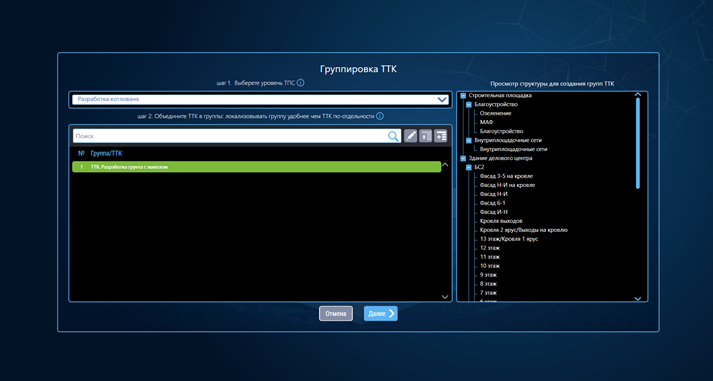

Экран: Группировка ТТК

Изменение: Только просмотр

Изначально ТТК, которые находятся в одной технологии будут сгруппированы, это значит, что распределять по этажам будем сразу для всей группы, если нам это не нужно в этом меню можем выбрать технологию и разорвать группу.

Но, помимо этого, можно и соединить разные ТТК в одну группу для более быстрого распределения

Экран: Распределение объёмов

Изменение: Только просмотр

На этом экране необходимо распределить объём по локациям, если обнаружены локации с 0-м значением, необходимо на предыдущем листе убрать локацию из распределения.

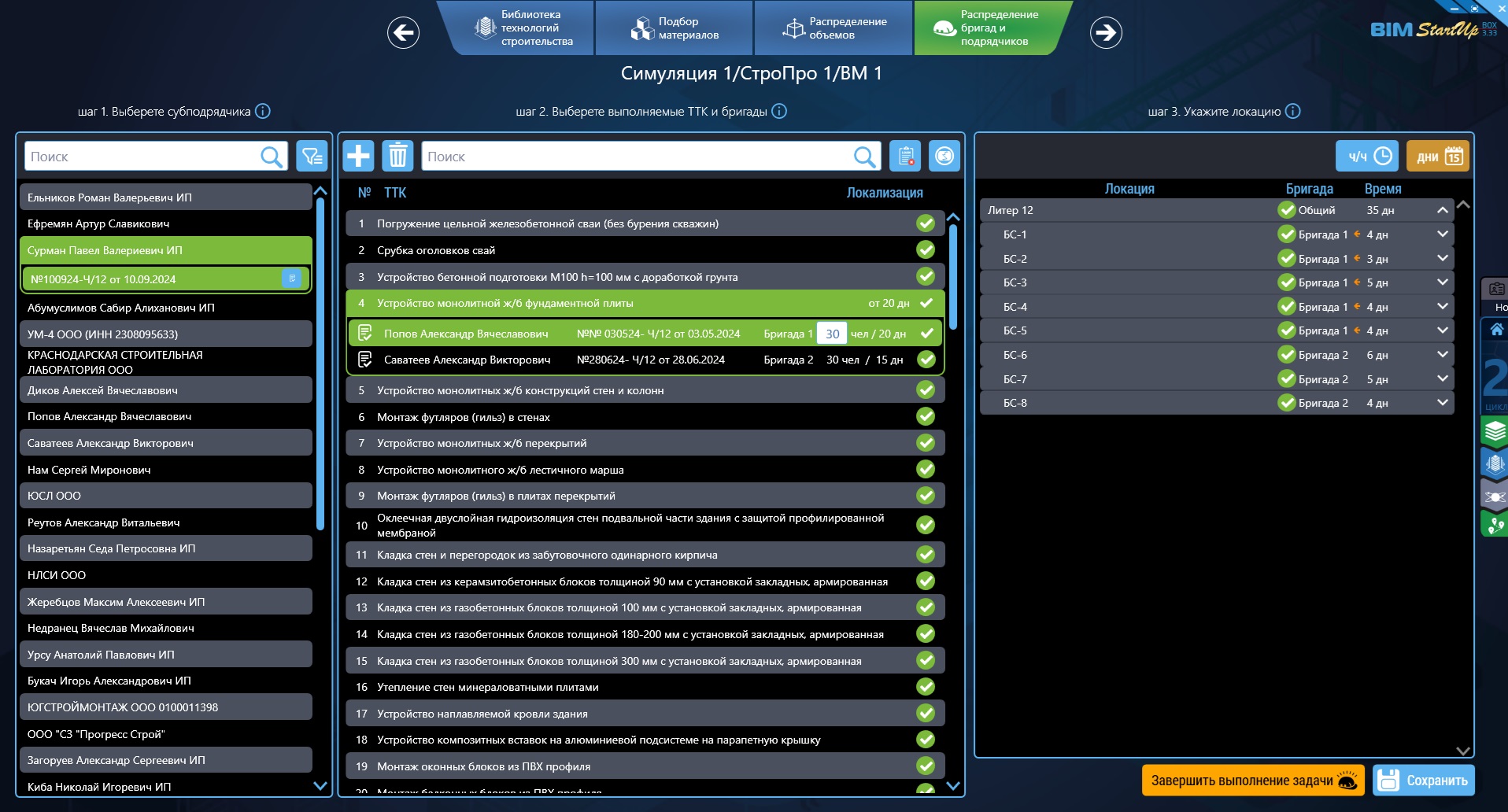

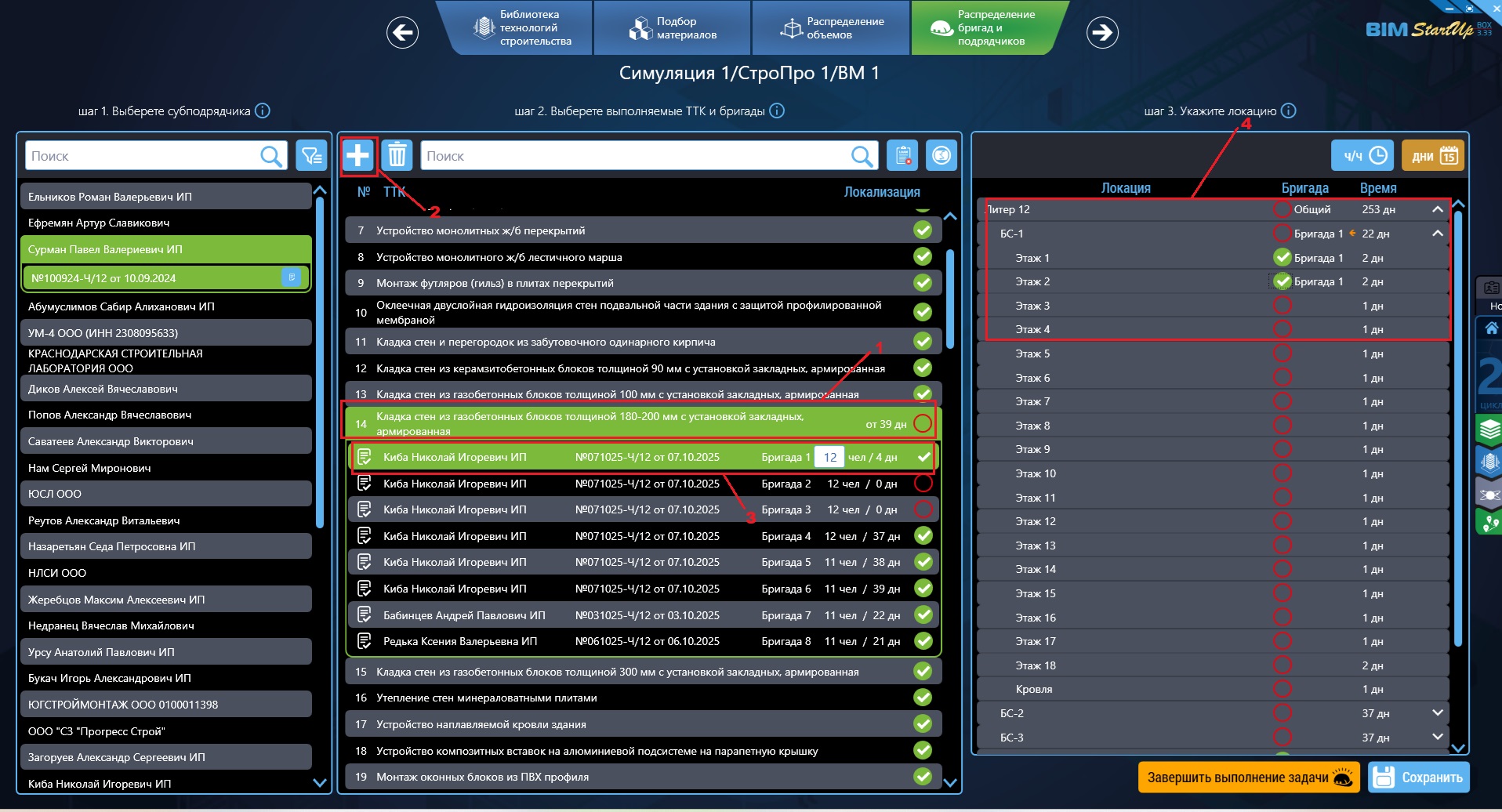

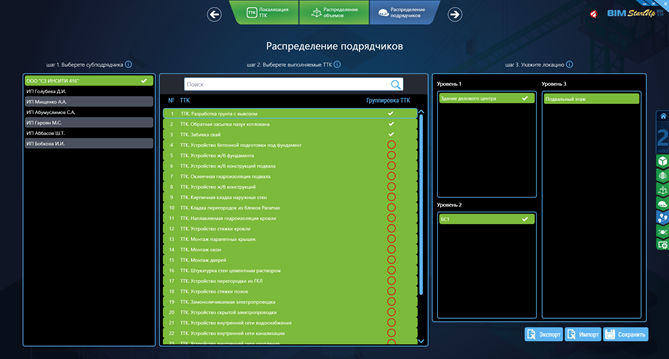

Экран: Распределение подрядчиков

Изменение: Разрешено

Данное окно отвечает за привязку каждого подрядчика к определённому виду работ, и распределением по локации (ввиду того, что несколько подрядчиков могут заниматься одной ТТК) При отсутствии подрядчика в данный момент, для продолжения настройки модели, используем в качестве исполнителя ген подрядчика.

Модуль: Настройки симулятора

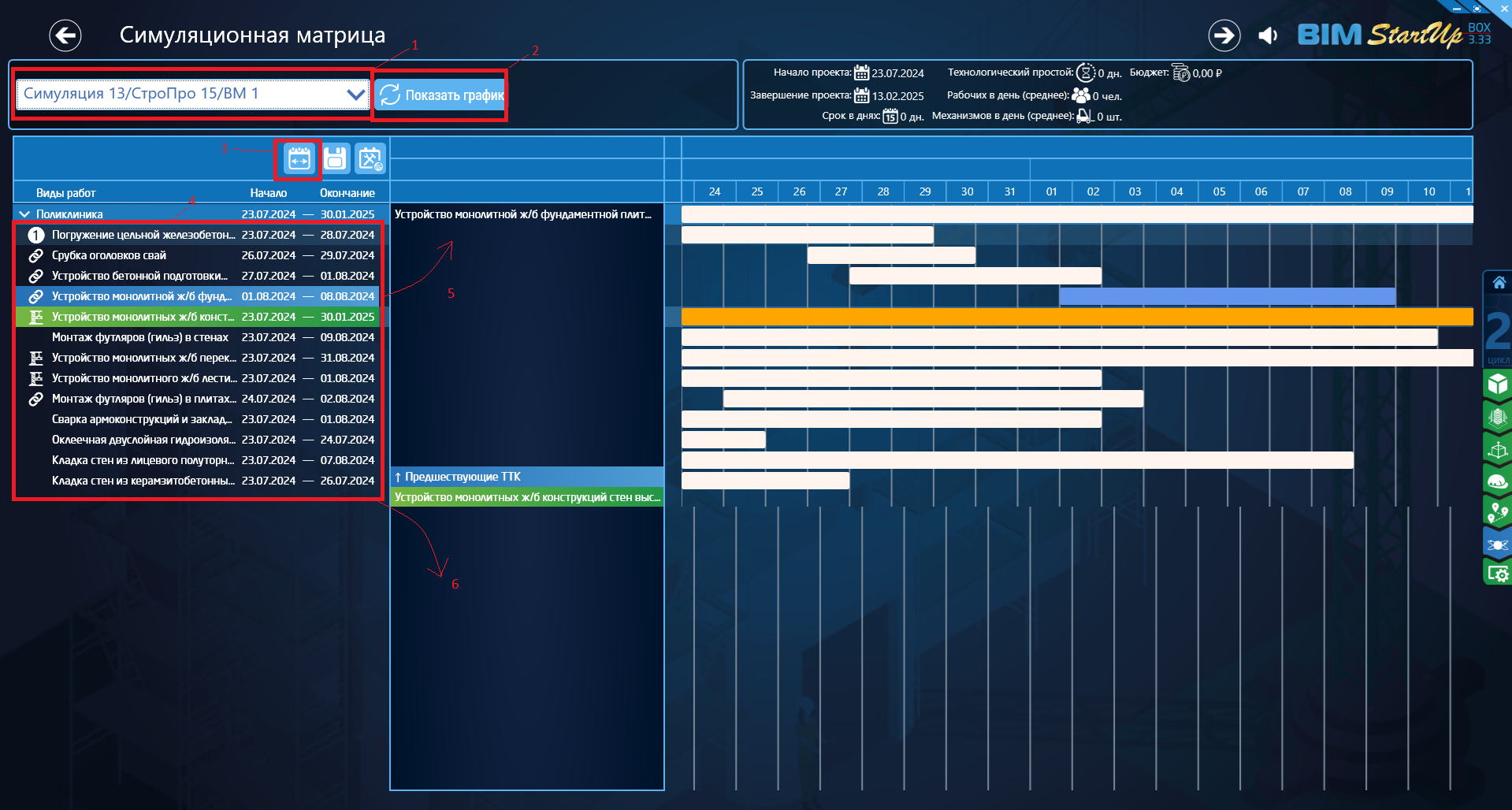

Экран: Симуляционная матрица

Изменение: Разрешено

Порядок действий:

1.Выбираем симуляцию по необходимой СтроПро и виртуальной модели.

2.Нажимаем показать график, происходит генерация графика, в котором все значения привязаны к началу строительства

3.Перейдём в режим редактирования. Данный режим необходим для настройки последовательности выполнения работ

4.Из приведённого списка двойным нажатием ЛКМ выбираем ТТК.

5.Для устройства последовательной связи переносим предыдущую работу в верхнее окно

6.Для устройства параллельной связи переносим предыдущую работу в нижнее окно

7.Для подробного просмотра графика необходимо выйти из режима редактирования (пункт 3)

8.При нажатии правой кнопкой мыши ТТК в режиме просмотра, можно провести редактирование состава бригад и технологических ограничений

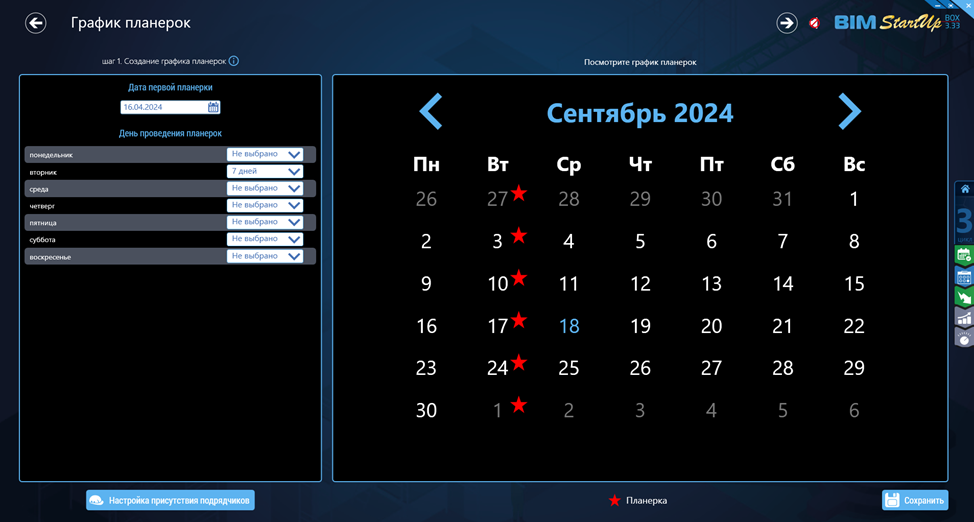

Модуль: График планерок

Можно поставить периодичность и время планерки.

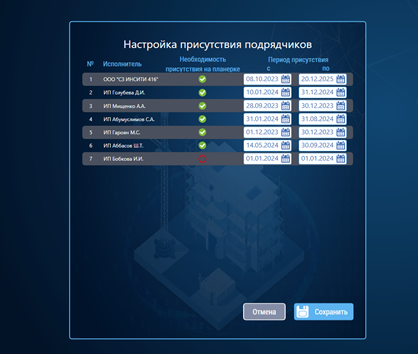

Экран: Настройка присутствия подрядчиков

Изменение: Разрешен

Можно выбрать какие подрядчики и на каких планёрках должны присутствовать. Обязательное действие при запуске Оптимизатора, даёт возможность отметить подрядчика.

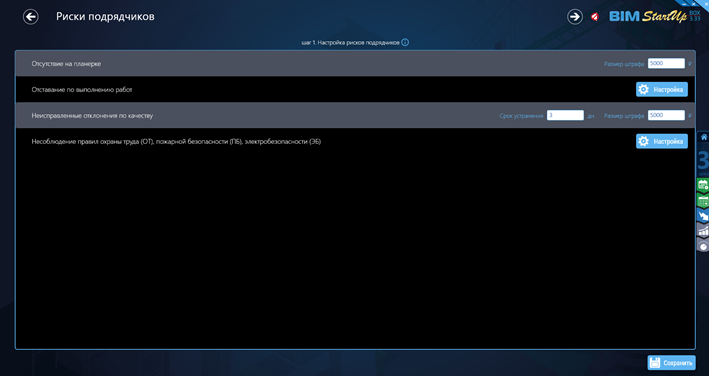

Модуль: Риски подрядчиков

Экран: Риски подрядчиков

Изменение: Разрешен

В этом окне устанавливаются штрафы для подрядчиков за нарушение правил охраны труда, отсутствия на планерке, отставания по работам и нарушения по качеству. Необходимо внести информацию согласно регламенту штрафных санкций.

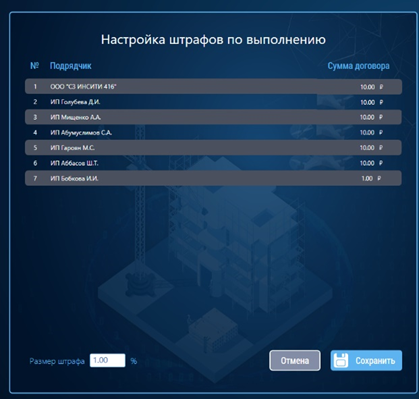

Экран: Настройка штрафов по выполнению

Изменение: Разрешен

1.В окне представлены суммы договоров с подрядчиками, и есть возможность установить размер штрафа за нарушение сроков производства работ.

Экран: Настройка штрафов по безопасности

Изменение: Разрешен

1.Необходимо указать размер штрафа за нарушение техники безопасности, установленный в регламенте компании.

Модуль: Распределение отчётов

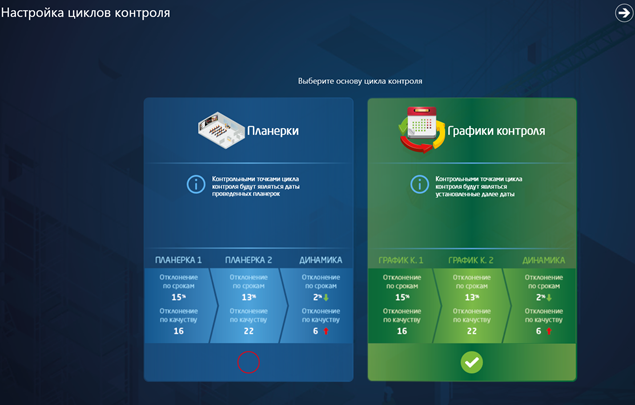

Экран: Настройка циклов контроля

Изменение: Разрешен

В данный момент используем основу цикла- график контроля

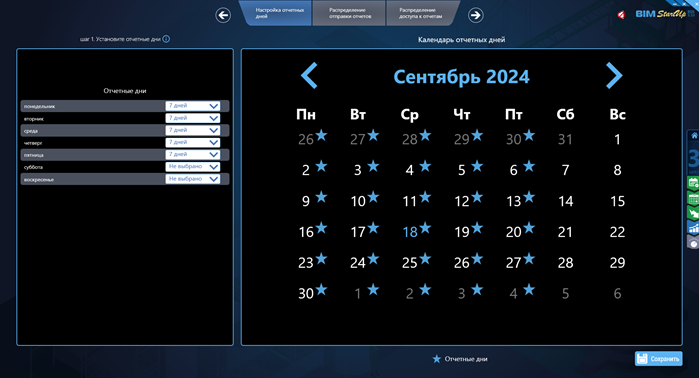

Экран: Настройка отчётных дней

Изменение: Разрешен

Данный модуль позволяет настроить отправку отчётов по проведённым контролям и планеркам. На этом экране настраивается периодичность отправки этих документов.

Экран: Распределение отчётов

Изменение: Разрешен

Это окно отвечает за пользователей, которые будут получать тот или иной отчёт.

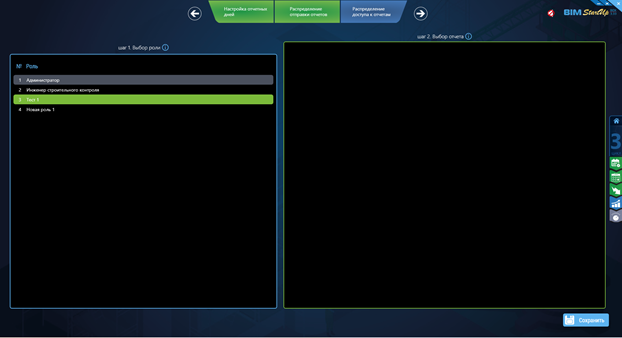

Экран: Распределение доступа к отчётам

Изменение: Разрешен

В этом окне выбирается список отчётов для конкретных ролей, есть три уровня: Стратегические, Тактические, Оперативные.

Модуль: Управление проектом

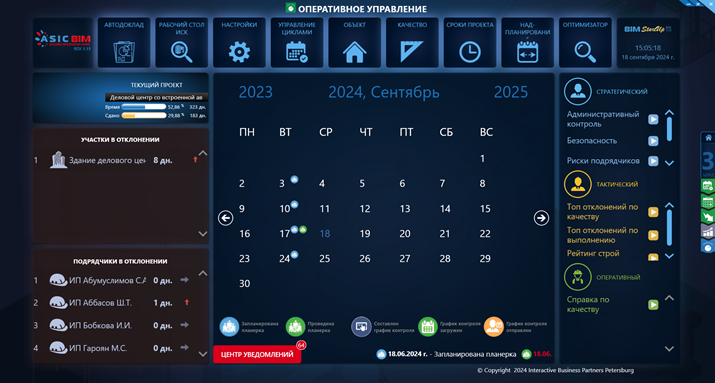

Экран: Оперативное управление

Изменение: Разрешено

В данном окне можно увидеть оперативную сводку по всему объекту, отставания по подрядчикам и общее отставание участка, в календаре — назначенные планерки, графики контроля. Так же через это окно является центром для перехода в окна для контроля проекта.

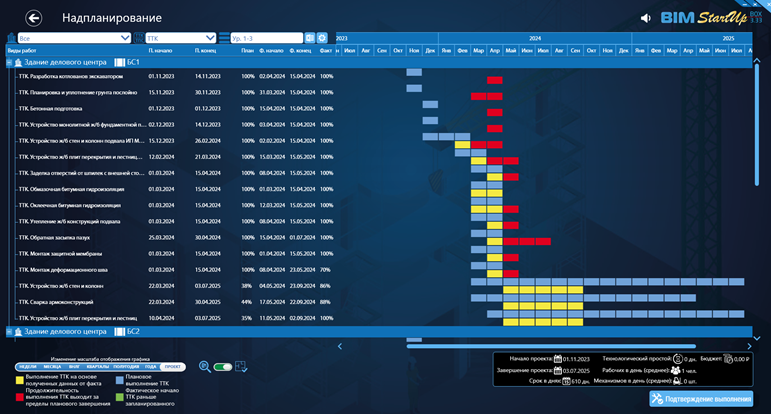

Экран: Надпланирование

Изменение: Разрешено

Модуль позволяет посмотреть статистику в виде графика по фактическому отставанию/опережению от утверждённому ГПР

Экран: Управление циклами

Изменение: Только просмотр

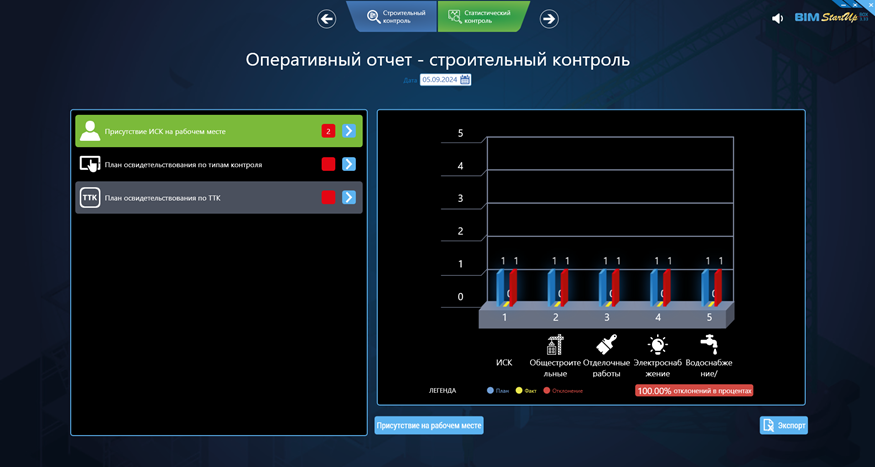

1.Управление циклами показывает даёт нам представление о эффективности работы ИСК на объекте, первый экран «Оперативный отчёт-строительный контроль» (Приём работ, АОСР) даёт представление о загруженных строй контролях. Скачивание данных для программы означает присутствие ИСК на рабочем месте.

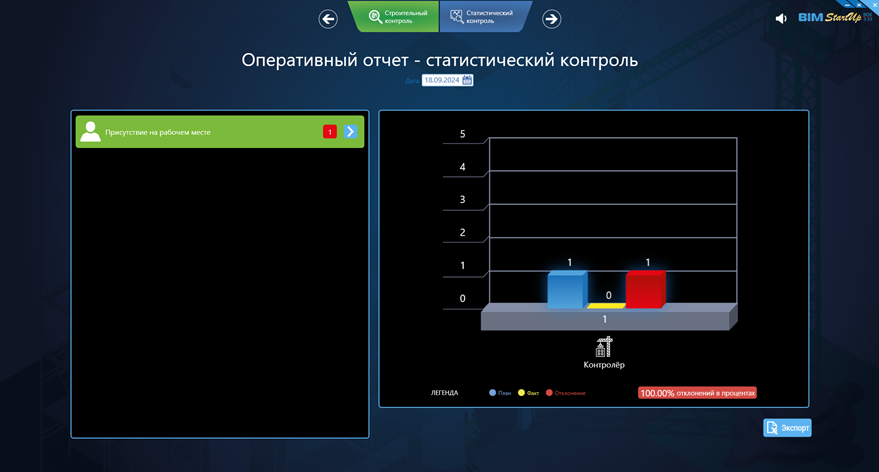

2.Отчёт о Статистических контролях так же как и предыдущий показывает скачен ли был контроль инженером ИСК

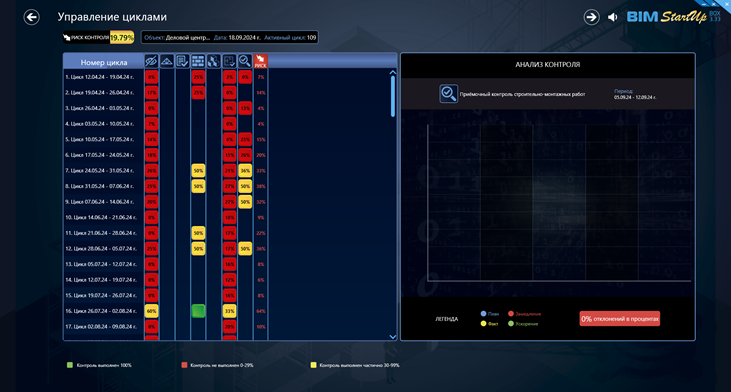

3.Экран управления циклами показывает все недельные циклы и то на сколько правильно и полно в них проходили контроли по разным с типам контроля.

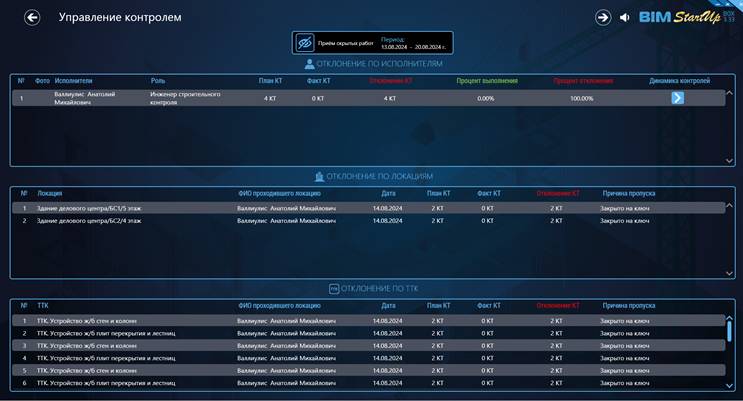

4.Управление контролем даёт информацию о каждом ИСК и том, как он выполняет контроль, по каким причинам были пропуски контроля

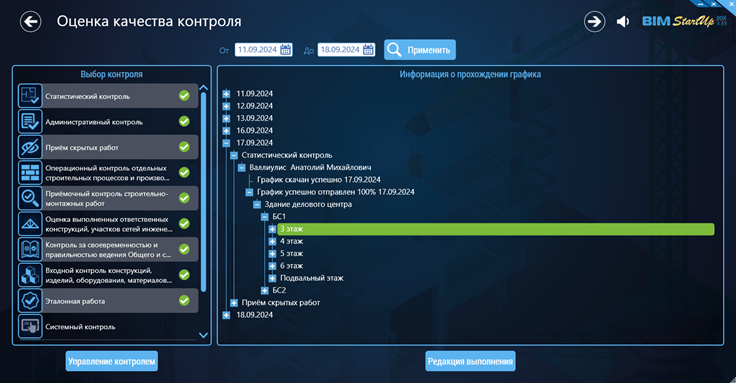

5.Оценка качества – это своего рода архив, в котором можно посмотреть какие контроли и когда были загружены/выгружены и по каким локациям.

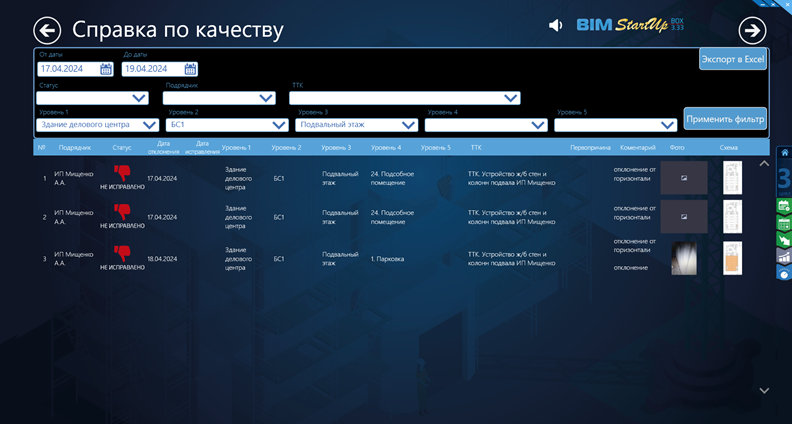

Экран: Справка по качеству

Изменение: Только просмотр

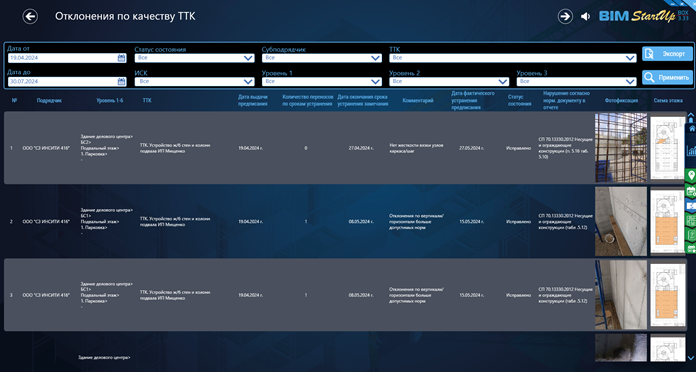

Данный экран выводит все отклонения по качеству, которые отмечает инженер технического надзора в мобильном приложении, есть возможность посмотреть статус устранения замечания

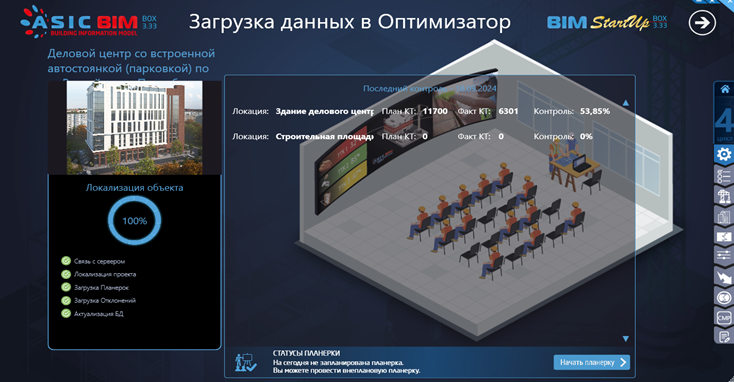

Экран: Оптимизатор (начать планерку)

Изменение: Разрешено

Этот модуль отвечает за проведение планерки, начать планерку может начальник участка или прораб, которому будет предоставлен доступ. Модуль состоит из стандартных элементов планерки: Список подрядчиков, представители и их сотрудники, отклонения по работе.  Количество предписаний, комментарии подрядчиков по трудностям, а так же план устранения отставаний и замечаний и сроки. Более подробная информация по модулю будет в методичке.

Экран: Оптимизатор (просмотр планерки)

Изменение: Разрешено

Даёт возможность посмотреть данные с предыдущей планерки. Модуль состоит из стандартных элементов планерки: Список подрядчиков, представители и их сотрудники, отклонения по работе.  Количество предписаний, комментарии подрядчиков по трудностям, а так же план устранения отставаний и замечаний и сроки. Более подробная информация по модулю будет в методичке.

Экран: Предписания

Изменение: Разрешено

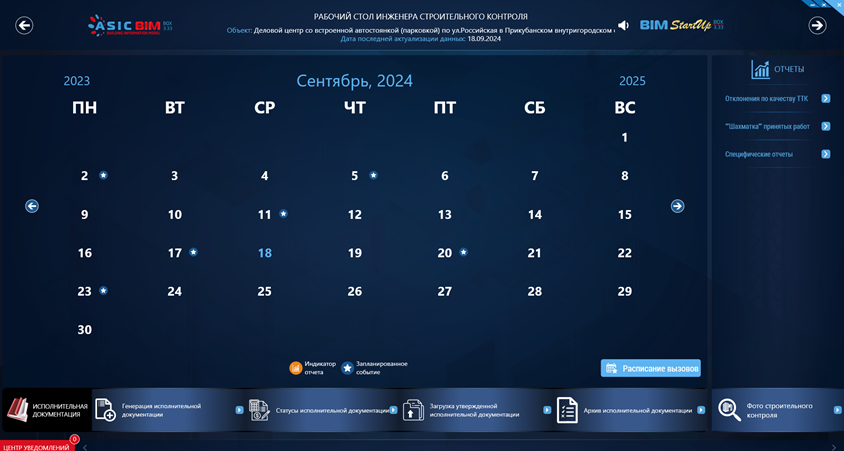

1.На первом экране «Рабочего стола ИСК» выведен календарь Запланированных задач на ИСК, так же даёт возможность быстрого перехода между окнами этого модуля

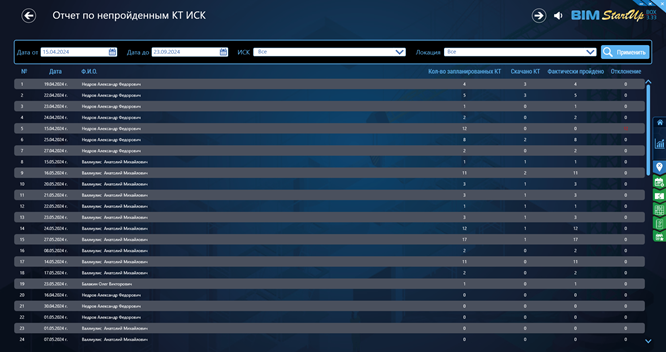

2.Отчёт по непройденным контрольным точкам показывает, как выполняет тех надзор контроли, сколько из запланированных точек пройдено.

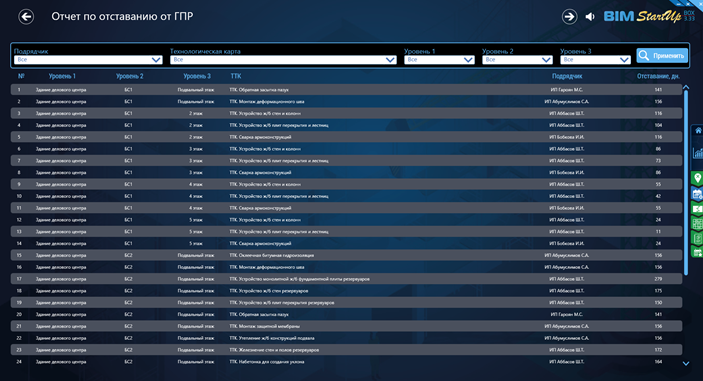

3.Отчёт по отставанию по ГПР – это время, на которое отстал подрядчик по сдаче работ от ГПР

4.В отклонениях по качеству хранятся все замечания, которые ИСК загружает с телефона, а так же статус данных предписаний

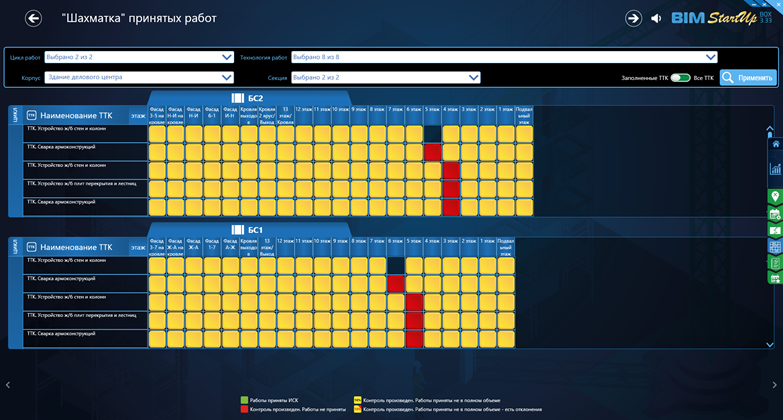

5. Показывает наглядно в виде структуры здания, какие работы приняты, какие нет.

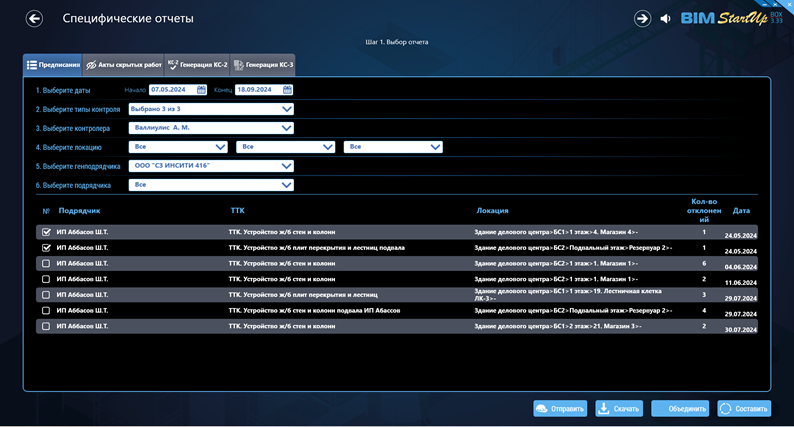

6. Специфические отчеты подраздел «предписания»  позволяет из зафиксированных отклонений по качеству составить Предписания, сгруппировать и направить подрядчикам

7.Разделы Акты скрытых работ, Генерация КС-2, Генерация КС-3 на этапе разработки
